Dellmensingen

Die Stadt Erbach beabsichtigte eine Hochwasserschutzmaßnahme durchzuführen.

Hierzu erhielt die Fa. Hubert Schmid den kompletten Auftrag, über die, im gesamten 510,0 m langen Baumaßnahme. Die ausgeführte Maßnahme umfasste den Neubau einer Hochwasserschutzwand, bestehend aus einer Spundwand mit Bodenanschüttung und Steinzaunumkleidung, einer Durchfahrtsmöglichkeit , verschließbar über mobilen Dammbalken, die Errichtung eines Hochwasserschutzdammes und den Abriss und Neubau eines Durchlassbauwerkes mit folgenden Gewerken:

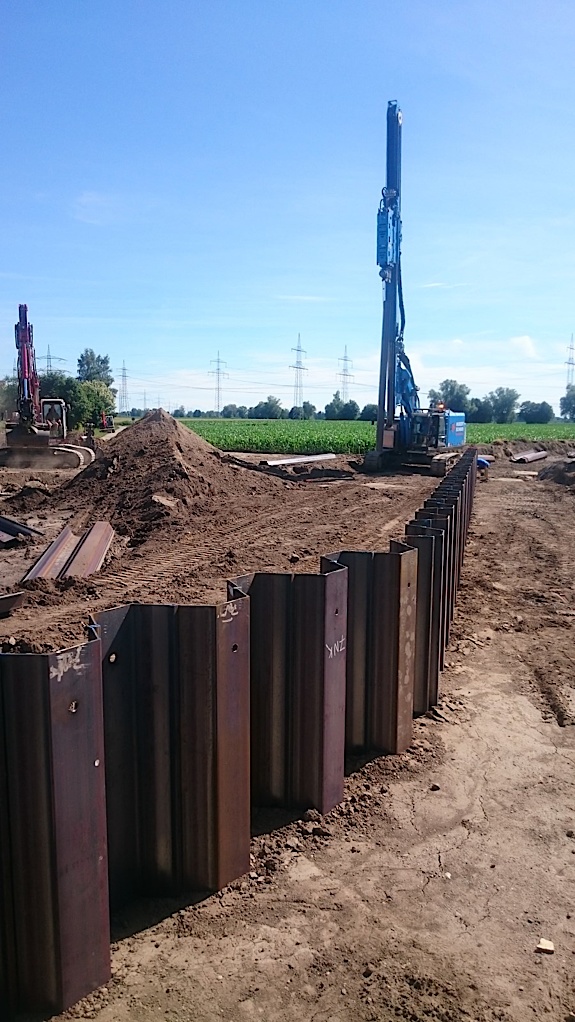

-Stahlspundwand als Dauerkonstruktion für die Hochwasserrückhaltung

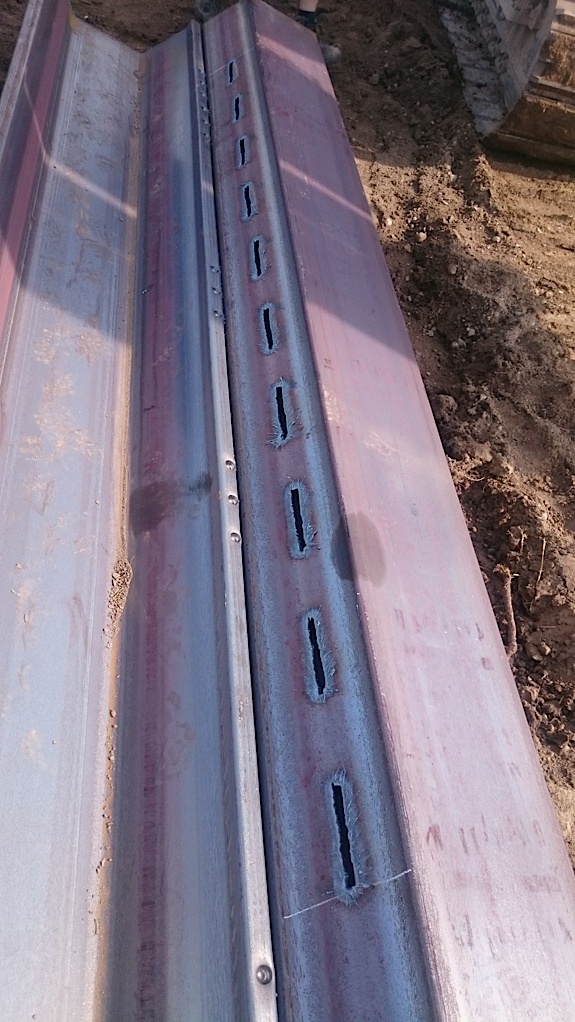

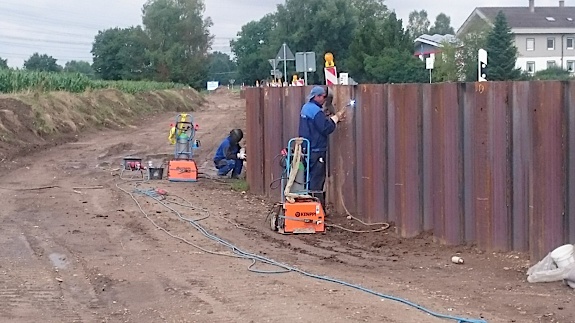

Herstellung einer dauerhaften Dichtwand über Spundwandverbau, in Teilen über Schlossabdichtung, im oberen Bereich über Dichtschweißung der Spundbohlenschlösser und verschließen der arbeitssicherheitstechnischen Lochung. Als besonderes mussten im unteren Bereich der Spundbohlen 15 x 150 mm Schlitze zur Durchlaufentwässerung eingebracht werden.

Spundwandverbau Dauerkonstruktion ges.: 1400,0 m²

Durchlaufentwässerung: 600 St

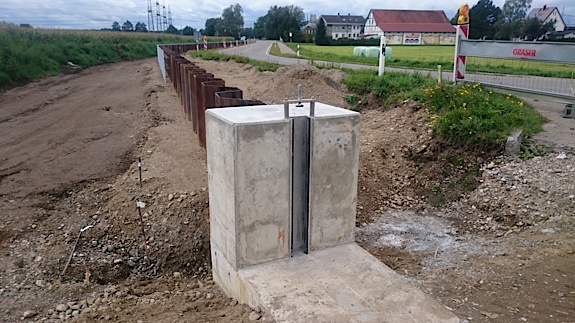

-mobiler Dammbalken :

Herstellung eines Durchlasses im Bereich des Spundwandverbaus über einen verschließbaren mobilen Aluminium Dammbalkens.

Durchfahrt: 4,60 m , H = 1,0 m

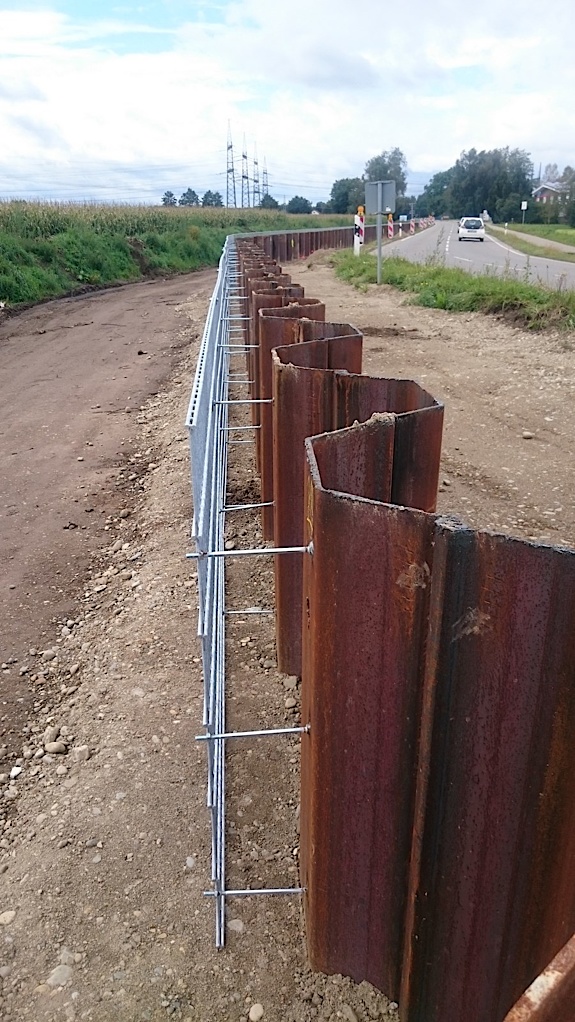

-Steinzaunumkleidung an Spundwand

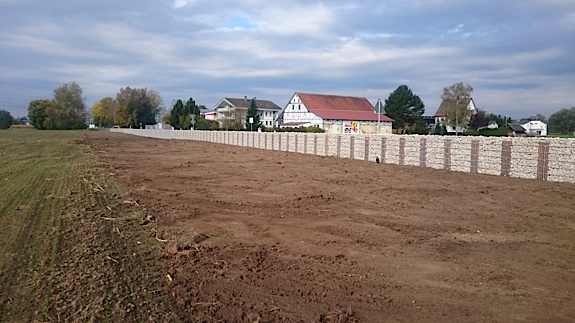

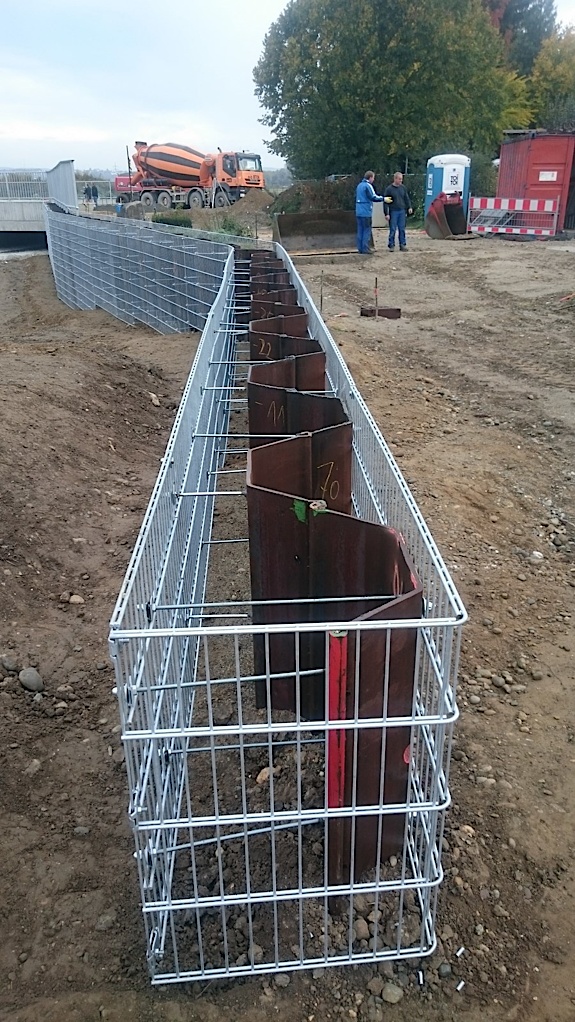

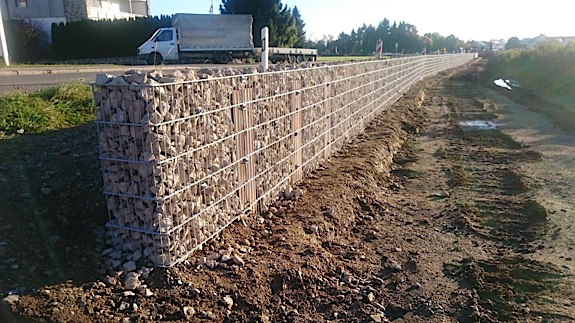

Als Besonderheit bei diesem Bauvorhaben wurde die Spundwand mit einer Steinzaunverkleidung ausgestattet. Diese wurde im Anschluss mit Gabionenschotter 63/125 aus Muschelkalk befüllt.

Länge Steinzaunverkleidung ges.: 585 m

Muschelkalk: 285 to
